钎焊板式换热器

钎焊板式换热器

  • 适用范围:
  • 过滤介质:
产品特点
工作原理

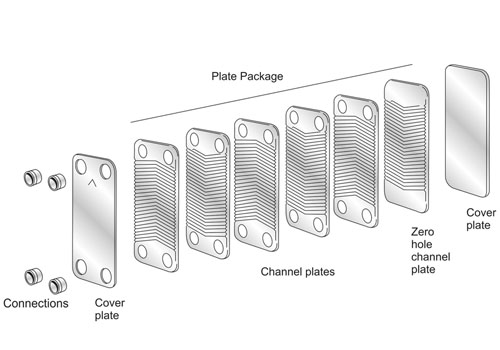

 钎焊式换热器大体上是由一组前后档板之间的波形管道板构成的。档板组件由密封板、密封圈和档板组成。接口类型可以根据市场和应用领域的具体要求进行定制。在真空钎焊过程中,板片和填充材料(钎焊焊料)之间的每个接触点处会形成一个焊接点。利用这样的设计方式,可以制造出由两个不同的通道或回路组成的换热器。密封板用于密封档板与第一个和最后一个通道板之间的空隙。档板的数量取决于钎焊式换热器的类型、尺寸及压力等级等。有些钎焊式换热器装有密封圈,用于密封通道板和档板之间的空隙。有些钎焊式换热器的密封圈与档板和第一个/最后一个通道板是合为一体的。

钎焊式换热器装有不同类型的通道板(其人字板纹不同)。将不同的板片(高、中、低流阻)混装在一起,钎焊式换热器的热力特性就会发生改变。例如,即使在流速不同的情况下,钎焊式换热器的两端也可以保持相同的压降。液体流经换热器的方式多种多样。对于并流的钎焊式换热器而言,有两种不同的流动类型:顺流和逆流。
钎焊板式换热器通道板片也有不同的组合方式。如双回路钎焊式换热器、双流程钎焊式换热器(与按顺序连接的两台换热器相对应)、双回路双流程钎焊式换热器等。

技术参数


铜钎焊板式换热器型号
型号宽度高度长度左右中心距上下中心距最大流量重量换热面积承压bar
 BL14 76 206 9+2.3N 42 1723.6m³/h 0.6+0.06N 0.014 30/45
 BL20 78 318 9+2.3N 42 2823.6m³/h 1.0+0.08N 0.02 30/45
 BL26 111 310 10+2.36N 50 2508.0m³/h 1.3+0.12N 0.026 30/45
 BL30 124 304 13+2.4N 70 25010m³/h 2.2+0.16N 0.03 30/45
 BL52 111 525 10+2.35N 50 46618m³/h 2.6+0.19N 0.052 30/45
 BL95 191616 11+2.76N 92 51935m³/h 7.8+0.36N 0.095 30/45
 BL120 246 528 13+2.36N 174 45642m³/h 7.2+0.52N 0.12 30/45
 BL200 321 738 13+2.7N 603 738100m³/h 13+0.75N 0.21 30/45
 BL1400 429 1398 22+2.78N 220 1190300m³/h 31.8+1.73N 0.65 30/45
 BL210 322 739 13+2.7N 205 632
 16+0.1.71N
 30/45
