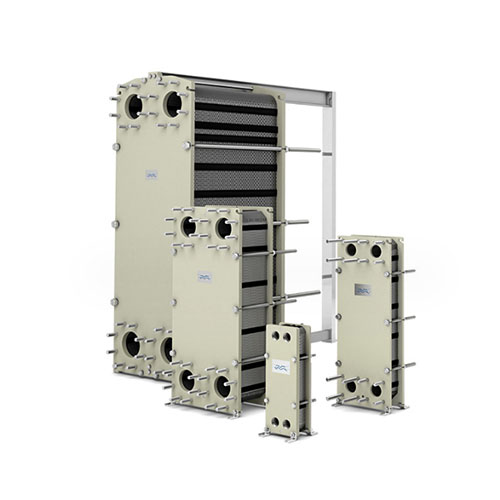

板式热交换器是由一组波纹金属板组成，上有四个角孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内，形成热交换。流体的流量、物理性质、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差
金属板和活动压紧板悬挂在上导杆上，并由下导杆定位，而杆端则固定在支撑柱上，但如果其中一种液体或两种液体在换热器内不止通过一次，则接口应开在固定板和活动压紧板上
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
板式换热器
