常压定压补水

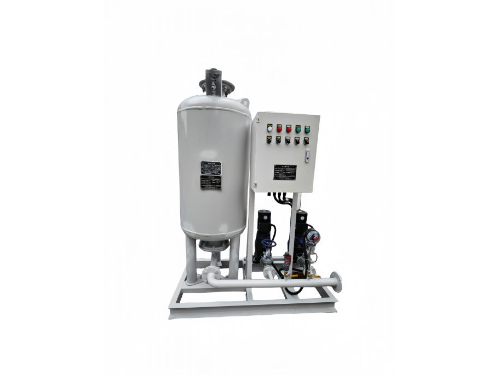

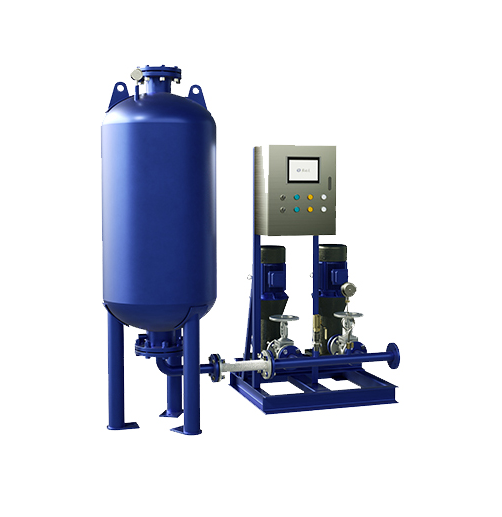

　定压罐工作原理：定压罐定压，是在膨胀水箱基础上发展起来的一类定压补水装置，其原理同闭式膨胀水箱。当系统水温变化或泄漏引起水的容积变化时，由于气压罐内气体高压缩性的缓冲作用，使系统压力稳定在预设的压力范围内。如果系统压力下降至预设压力的下限时，由电接点继电器动作启动补水泵，使之向系统供水，直至压力达到预定的的压力上限值时止。若系统压力超过设定的最高压力值时，安全阀自行向软水箱或排水系统泄水降压。以维持系统的压力平衡。该装置由气压罐、补水泵、安全阀、电接点压力表、控制箱等组合而成。

　　系统中定压点压力确定：定压点压力的高低要考虑两个因素，一个是系统运行时任一点都不超压，二是系统停运时系统不倒空。如果定压点的压力过高，系统中的每一点的压力也就相应的增高，导致管道、阀门或设备等在高压下运行，出现强度破坏或疲劳损坏。压力设置太低，系统就会倒空出现气堵，而导致介质循环不畅。气压罐工作压力值按以下方法确定(推荐) (1)补水泵启动压力P1: P1=Po+0.005;“Po”系统最高点压力 (2)补水泵停泵压力P2：

　　P2=(P1+0.1)/β-0.1β：工作压力比，一般取0.65～0.85 (3)安全阀开启压力P3: P3=P2+0.03式中压力(压强)计算单位均为“MPa” 气压罐总容积: V=Vt/(1-β) Vt-调节水量(m3),为补水泵3min的流量,且保持水箱调节水位不小于200mm。估算时取膨胀水量的一半。

　　补水泵流量：补水泵流量(每小时)选择应不小于系统水容量的4%～5%。 特点：(1)优点：布置灵活，不受高度的限制;实现设备集中控制管理，维修使用较方便;系统的氧化腐蚀减轻;较好地防止系统出现汽化及水击现象;适应大面积高建筑物的需要。(2)缺点：补水泵启动频繁,泵的寿命低;系统压力波动大，不能有效防止非正常情况系统超压的问题;不能断电能源浪费较大，运行费用高;体积较大占空间大。
