容积式换热器

容积式换热器

容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面,从而进行热量交换的换热器,间壁容积式换热器的冷、热流体被固体间壁隔开,并通过间壁进行热量交换的换热器,因此又称表面式换热器。

  • 适用范围:
  • 过滤介质:
产品特点
工作原理

容积式换热器是管壳式换热器的一种,属于间壁式传热换热,即一种高温热媒介质(水或蒸汽)与另一种低温介质(水)通过换热管管壁进行传热换热,将低温介质升温加热到预定温度的一种设备。低温冷水自设备底部进入设备筒体,被加热后变成生活热水,经过设备顶部的出口流出。

容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面,从而进行热量交换的换热器,间壁容积式换热器的冷、热流体被固体间壁隔开,并通过间壁进行热量交换的换热器,因此又称表面式换热器。

容积式换热器热媒温降大。汽水换热时,凝结水出水温度约50℃,回水管上下需设疏水器,给使用维修带来方便,水-水换热时,热温降为同型换热器的2~2.5倍,120~150℃的高温热水换热后可降至70~75℃。

容积式换热器换热效果好,散热效果好,散热损失小,节能。同时,以蒸汽为热媒时,能回收约占整个换热量的15%凝结水热量。

技术参数
产品细节

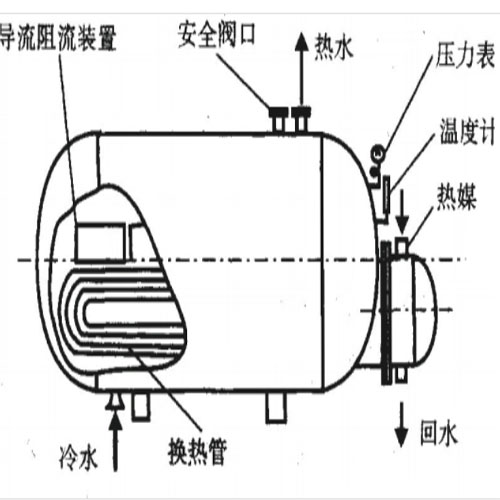

关于容积式热交换器结构,简单来说就是“外面是水箱,内部是盘管”,但是大多数情况下,该设备是承压4-16公斤压力的,所以水箱采用容器板材,上下封头和中间圆筒都是根据设计承压进行选用板材的厚度。换热管一般为不锈钢或紫铜管。还是就是管箱,主管副管,管口法兰,仪表螺纹口,铭牌,吊耳,支座等结构组成。
